Зутан соруулдаггүй, хий нэмдэг флотацийн машин ( Зураг төсөл нь Финляндын Outokumpu OK флотацийн машины загварын дагуу хийгдсэн).
0.2 ～ 38м3 / мин

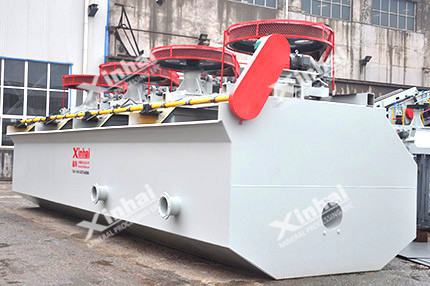

KYF хий нэмдэг флотацийн машин нь дотроо U хэлбэрийн тэвштэй болон багана хэлбэрийн тэвштэй хоёр янз байдаг.
Kyf флотацийн машины ажлын дугуйны сэлүүрийн ар нь хазгай өнцөг бүхий шовх хэлбэртэй бөгөөд хутгалтын хүч ихтэй, энгийн бүтэцтэй. Ажлын дугуйны хөндийд цилиндр хэлбэртэй агаар хуваарилагчийг суурилуулсан нь агаарыг жигд тархааснаар агаар ба зутан нь хоорондоо сайн авцалдаж нийлдэг; Ажлын дугуй жижиг диаметртэй, эргэлдэх хурд багатай, эрчим хүч бага зарцуулдаг бөгөөд 30-50% хэмнэх боломжтой; Хүдрийн ширхэглэлүүдийн хөвөлт сайн, флотацийн үзүүлэлтүүд өндөр гардаг; U хэлбэрийн тэвштэй, хаягдал элс тунадас багатай, түргэн элэгдэх эд ангийн элэгдэл бага, ашиглалтын хугацаа урт байна. Механик аргаар хутгалт явуулдаг, хий болон зутанг өөрөө сордоггүй, баяжуулалтын явцад алхамт тохиргоо хийх шаардлагатай; XCF хэлбэрийн флотацын машинтай хослуулан багцлаж шулуун урсгалт тэвш болгон ашиглах боломжтой.

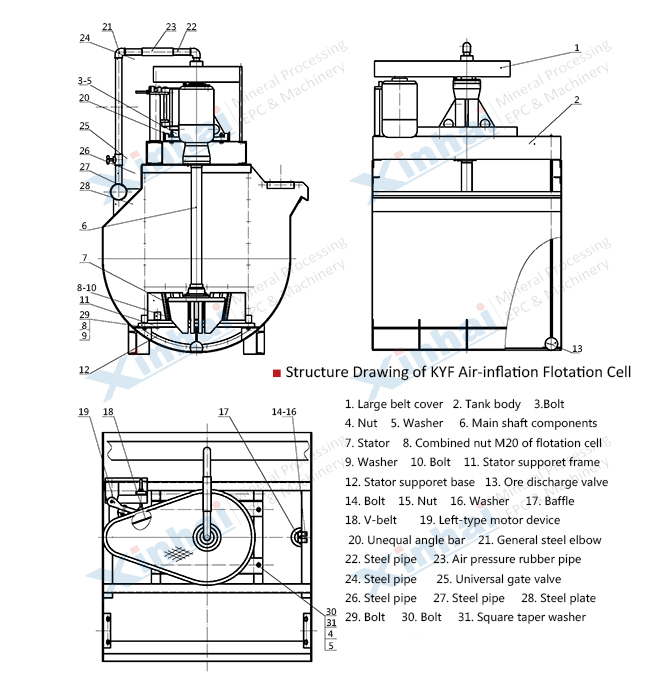

KYF загварын хий нэмэгч механик хутгалттай флотацийн машины ажлын дугуй эргэх үед тэвшин доторхи хүдрийн зутан ажлын дугуйны доод төгсгөлөөр сорогдож сэлүүр ажлын дугуйн хоорондуур орно. Энэ үед үлээгүүрээс нам даралтаар ирсэн агаар нь агаар тохируулах хаалт болон хөндий голтой тэнхлэгээр дамжин ажлын дугуйн хөндийд байх агаар хуваарилагч руу очно. Агаар хуваарилагчийн эргэн тойрны нүхээр дамжин гарсан хий ажлын дугуй сэлүүрийн хооронд ордог бөгөөд тэнд уг хий зутантай холилдсоны дараа ажлын дугуйн дээд хэсгээр гадагшилна. Гадагшилсан хүдрийн урсгал нь диагоналиар дээш чиглэж тогтсон статорын чиглэлийн дагуу чиглэлээ олон тогтвортой урсаж тэвшний бүх хэсэгт жигд тархна. Эрдэсжсэн бөмбөлгүүд нь хөөсөнцөр үүсгэхийн тулд савны гадаргуу руу дээшлэх бөгөөд хөөс нь хөөсөний камер руу урсдаг. Зутан нь ажлын дугуйн хэсэг рүү дахин буцаж очин эргэлдэн боловсруулагдах ба зарим хэсэг нь тэвшний ханан дахь эргэлтийн нүхээр дамжин доод сав руу орж ангилагдна.
Өмнөд Африкийн хайлуур жоншны хүдэр боловсруулах үйлдвэр флотацийн машин худалдаж авахыг хүссэн бөгөөд шаардлага нь: Боловсруулах хүчин чадал өндөр, үр бүтээл өндөртэй, эрчим хүч хэмнэдэг төхөөрөмж байв. Маш олон тоног төхөөрөмж үйлдвэрлэгчидтэй харилцсан ч тохиромжтой загварыг олоогүй бөгөөд дараа нь Синьхай компанийн ажилтнуудтай холбогдож KYF флотацийн машиныг сонгон авсан. Энэхүү машины шинэлэг зүйл нь өвөрмөц бүтэцтэй ажлын дугуй-статор болон тэвшний их биеийн өвөрмөц хэлбэрт оршно. Энэхүү төхөөрөмжийн байдал нь саван дахь шингэний урсах төлөв байдал боломжийн, хүдрийн зутангийн хөвөлт сайн, хөөсний давхарга тогтвортой, үйл ажиллагаа нь хэвийн, тогтвортой, машиныг зогсоохдоо хүдрийг нь асгах шаардлагагүй, эрчим хүчний хэрэглээг үлэмж ихээр багасгасан байна. Ангилан ялгалтын дараах хүдрийн агууламж ерөнхийдөө сайжирсан нь баяжуулах үйлдвэрийн хэрэгцээг хангаж чадсаныг харуулж байдаг.
| Марк | Ашигтай эзлэхүүний хэмжээ (м3) | Capacidade de processamento (m3/min) | Боловсруулах хүчин чадал (м3 / мин) | Ажлын дугуйны диаметр (мм) | Үлээгүүрийн салхины даралт (кПа) | Хий нэмэх максимум хэмжээ (м3 / м2-мин) | Хутгуурын хөдлөгүүрийн чадал (кВт) | Хусагч хавтангийн хөдлөгүүрийн чадал (кВт) | хүндийн жин (кг) |
| KYF-1 | 1 | 0.2~1 | 340 | 281 | ≥ 12.6 | 2 | 4 | 0.75 | 903 |
| KYF-2 | 2 | 0.4~2 | 410 | 247 | ≥ 14.7 | 2 | 5.5 | 1.1 | 1419 |
| KYF-3 | 3 | 0.6~3 | 480 | 219 | ≥ 19.8 | 2 | 7.5 | 1.5 | 1885 |
| KYF-4 | 4 | 1.2~4 | 550 | 200 | ≥ 19.8 | 2 | 11 | 1.5 | 2206 |
| KYF-8 | 8 | 3.0~8 | 630 | 175 | ≥ 21.6 | 2 | 15 | 1.5 | 3984 |
| KYF-10 | 10 | 4.0~10 | 630 | 192 | ≥ 21.6 | 2 | 22 | 1.5 | 4406 |
| KYF-16 | 16 | 4.0~16 | 740 | 160 | ≥ 25.5 | 2 | 30 | 1.5 | 5900 |
| KYF-24 | 24 | 4.0~24 | 800 | 150 | ≥ 30.4 | 2 | 30 | 1.5 | 7500 |
| KYF-38 | 38 | 10.0~38 | 880 | 139 | ≥ 34.3 | 2 | 45 | 1.5 | 10300 |
