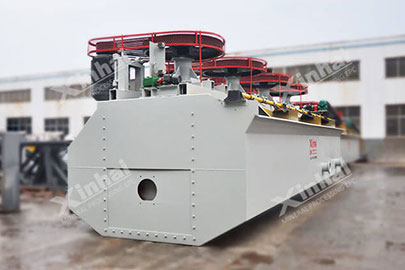

Өөрөө өөрөө хийсэн механик хутгах саваа флотацийн машин.
1.5 ～ 4m³ / мин
Род флотацийн машины танкны ёроол болон босоо багана хооронд гүдгэр тавцан байх бөгөөд энэ нь чиглүүлэгчийн үүрэг гүйцэтгэх ба савны ёроол руу орж холилдох зутан болон хийн холигдох хурдыг нэмэгдүүлдэг; савны ёроол ба босоо баганын хооронд нуман хэлбэрт урсгал тогтворжуулагч хавтан байдаг. Урсгал тогтворжуулагч хавтан нь савны биеийг тойрон хөдөлж, үутанг саванд жигд тараах буюу W хэлбэрийн зам үүсгэн хөдлөдөг.
Флотацийн тоног төхөөрөмжийн ширхэглэлтэй материалыг хутгахдаа маш сайн, зутан хийн траектори сайнтай бөгөөд ялангуяа харьцангуй жин ихтэй материалд тохиромжтой, туналтын хурд өндөр, том ширхэгтэй материал бүхий эрдэс материалыг хөвүүлэн баяжуулахад тохиромжтой;
Уг нь танкны доод хавтан дээр гагнагдсан өөр өөр урттай нуман хэлбэрт олон ширхэг сэлүүрээс бүрдэх тогтворжуулагч хавтантай бөгөөд энэ нь танкийн бүх хэсэгт хольцыг жигд тарааж, зутанг танкны дотор эргэлдүүлэхээс сэргийлдэг;
Хий нэмэлтийн хэмжээ их, хутгах хүч өндөр, хийн бөмбөлөгүүдийн тархалт сайн;
Зутан, хий, урвалж нь жигд холигддог;
Флотацийн процесс хурдан явагддаг;
Флотацийн машины загварын өгөгдлүүд бүрэн.
Род флотацийн машины ажиллах зарчим нь ажлын дугуй эсвэл багана хэлбэрт дугуй эргэлдэхэд сөрөг даралт үүсч хөндий голтой тэнхлэгээс агаарыг сорох бөгөөд дараа нь флотацийн дугуй нь жижиг бөмбөлөг болгон хувааж, ажлын дугуй эсвэл багана хэлбэрт дугуйгаар хүчтэй өдөөнө. Зутан болон агаар бүрэн холигдож, флотацийн дугуйны налуу савны нөлөөн дор энэхүү хий зутангийн хольц нь хийжүүлэгдсэн бөмбөлөгт тодорхой хэмжээгээр наалдаж, хөвөх бодис (цуглуулагч бодис) -р дамжин зутангийн гадаргуу руу хөвнө. Зутангийн гадаргуу дээрх материалыг хусагч хавтангаар баяжмалын танк руу хусан оруулснаар баяжуулалтын ажил дуусна.

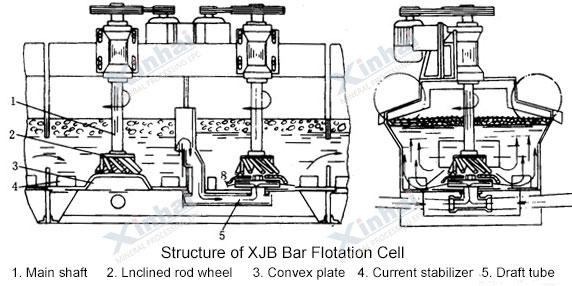

Хүдэр боловсруулах зориулалттай род хэлбэрийн флотацийн машины бүтэц нь налуу багана хэлбэрт дугуй, гүдгэр тавцан, нуман хэлбэрт урсгал тогтворжуулагч хавтан, хий нэмдэг хутгагчийн багц, ажлын дугуйн 12 ширхэг налуу конусан багана, диск зэргээс бүрдэх бөгөөд багана дугуйны эргэлтийн эсрэг чиглэлд 45 ° -аар урагш хазайж, конусын өнцөг нь дээрээс доошоо 15 ° -аар өргөсдөг. Энэхүү загвар нь эргэлдэж байх үед баганын налуу шугамын хурд доошлох тусам ихсэж хутгалтын нөлөөг нэмэгдүүлдэг.
Аньхуй мужийн зэсийн хүдэр боловсруулах үйлдвэр нь Синьхай компанийн хүдэр боловсруулах үйлдвэрийн түлхүүр гардуулах нөхцөлт үйлчилгээг сонгосон бөгөөд флотацийн процессоор хүдрийн ихээхэн хувийг боловсруулж, том ширхэгтэй хүдрийг XJB род флотацийн машинаар боловсруулах зураг төслийг Синьхай компани боловсруулан гаргасан. Энэхүү машин нь марганецтай гангаар цутгаж хийсэн саваатай бөгөөд энэ нь элэгдэлд тэсвэртэй байдлыг сайжруулдаг. Флотацийн процессийн хүдэр боловсруулах хүчин чадал 3000т / х хүрсэн бөгөөд эрчим хүчний өртөг зардал харьцангуй бага байдаг.
| Марк | Танкны төрөл | Ашигтай эзлэхүүний хэмжээ (м3) | Боловсруулах хүчин чадал (м3 / мин) | Ажлын дугуйн диаметр (мм) | Ажлын дугуйн эргэлтийн хурд (r.p.m) | Хутгагчийн хөдлөгүүрийн чадал (кв) | Хусагчийн хөдлөгүүрийн чадал (кВ) | 4 савны хүндийн жин (кг) |
| XJB-1 | Соруулах танк | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5344 |
| XJB-1 | Шулуун урсгалт сав | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5344 |
| XJB-1D | Соруулах танк | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5479 |
| XJB-1D | Шулуун урсгалт сав | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5479 |
| XJB-2 | Соруулах танк | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9071 |
| XJB-2 | Шулуун урсгалт сав | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9071 |
| XJB-2D | Соруулах танк | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9320 |
| XJB-2D | Шулуун урсгалт сав | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9320 |
| XJB-4 | Соруулах танк | 4 | 2.0-4 | 700 | 280 | 18.5 | 1.1 | 16325 |
| XJB-4 | Шулуун урсгалт сав | 4 | 2.0-4 | 510 | 280 | 18.5 | 1.1 | 16325 |
