Нүүр хуудас Бүтээгдэхүүн Алтны уурхайн хүдэр боловсруулах зориулалтын төхөөрөмж Үр бүтээмж өндөр, эрчим хүчний зарцуулалт багатай, түргэн хугацааны дессорбци электролизийн систем
Өндөр температур, өндөр даралтын нөхцөлд десорбци ба электролизийн аргаар алт агуулсан нүүрснээс алтан элс гарган авах алтны хүдэр баяжуулах тоног төхөөрөмж.
≥3.5кг / т
Үр бүтээл өндөртэй, хэрэглээний зарцуулалт бага, хурд өндөртэй дессорбц электролизийн систем нь десорбцийн багана ба электролизийн савнаас бүрднэ.
Өндөр температуртай (150 ° C) ба өндөр даралттай (0.5МПа) нөхцөлд дисорбцын түвшин 98% -иас дээш хувьд хүрнэ;
Дисорбц ба электролизийн температур ижил бөгөөд дулааны солилцоо шаардлагагүй. Түргэн ажиллагаатай тул цахилгааны хэрэглээ нь ердийн системтэй харьцуулахад 1/4 ～ 1/2 хэмнэлттэй;
Хоргүй дисорбцийн хослосон бодис нь нүүрсийг сэргээхэд чухал үүрэг гүйцэтгэдэг бөгөөд нүүрсийг идэвхжүүлэгч бодис агуулдаг. Ядуу нүүрсийг галын аргаах сэргээх шаардлагагүй тул нүүр сэргээх өртгийг хэмнэдэг.
Цианидгүй: Дисорбцын уусмалд натрийн цианид нэмэх шаардлагагүй тул хямд өртөгтэй, бохирдолгүй байдаг;
Алтны элсний агуулга өндөр, урвуу электролиз хийх шаардлагагүй, гаргаж авахад амархан байдаг;
Аюулгүй байдал: Аюулгүй байдлын гурвалсан хамгаалалтын арга хэмжээ авагдсан бөгөөд тухайлбал систем нь өөрөө смарт, даралтыг хязгаарлах автомат даралт суллах механизмтай, аюулгүйн хавхлаг хаалттай юм.
Дисорбц электролизийн систем нь десорбцийн системд идэвхжүүлсэн нүүрсэнд амархан шингээгддэг анионыг нэмж, Au (CN) 2- алтыг гарган авна. Алт ачаалсан нүүрсийг дисорбцид оруулж үнэт шингэнийг гарган авах ба уг шингэнийг электролизэд оруулж хатуу биет алтыг гарган авна.

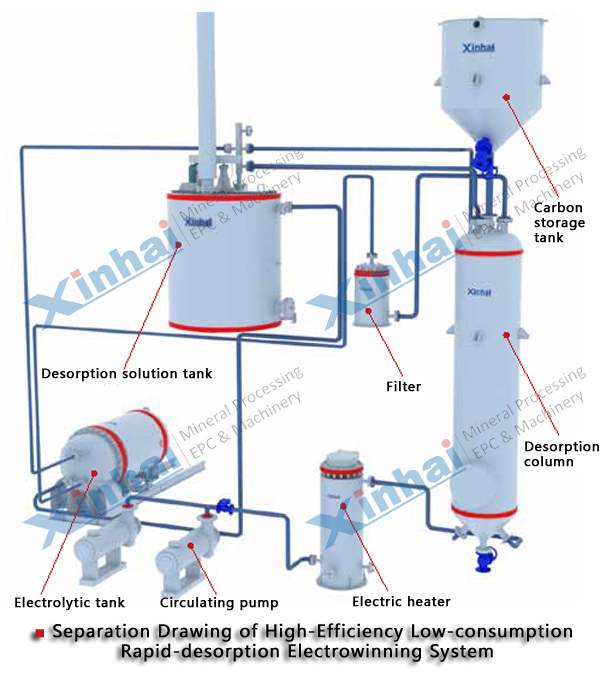

Синьхай компанийн өндөр бүтээмжтэй, бага хэрэглээтэй, түргэн процесстой десорбц электролизийн төхөөрөмж нь десорбци ба электролиз гэсэн хоёр хэсгээс бүрддэг.
Уусмалыг дисорбцын багана руу оруулж боловсруулах ба электролизийн процессийг тусад нь электролизийн саванд хийж гүйцэтгэдэг.
Уусмалаар дисорбц явуулах, үнэт шингэнийг халаах, уусмалд конденсац явуулах, уусмалыг гарган авах дөрвөн процесс нь дисорбцын багананд явагдах ба үнэт шингэн нь тусгай шугам хоолойгоор дамжин электролизийн сав руу орж боловсруулагдсанаар бохир алт гарч ирнэ. Бохир алтыг дахин боловсруулж цэвэршүүлэн эцсийн бүтээгдэхүүн болох цэвэр алтыг гарган авна.
Синьхай компанийн хэрэгжүүлсэн Зимбабвегийн 700 тн алтны уурхайн төслийн хүдэр нь кварцит алтны хүдэр бөгөөд исэлдсэн хүдэр их, хүхрийн агуулга багатай хүдэр байсан тул хүдэр боловсруулах процесст гравитаци + бүрэн цианиджуулсан зутангаас идэвхжүүлсэн нүүрсээр алт ялгаруулж авах технологийг сонгосон. Алтыг десорбц электролизийн системээр гаргаж авдаг.
Алт гарган авах үр бүтээмж өндөр, хурд өндөртэй, хэрэглээ зарцуулалт болон өртөг багатай, үйлдвэрлэлийн үр ашиг өндөр. Уг системийн алтны элсний агуулга өндөр тул урвуу электролиз шаарддаггүй тул металл авалт өндөр үр ашигтайгаар хэрэгжсэн.
| Марк | Хэрэглээний хэм хэмжээ | Системийн төхөөрөмжийн дэлгэрэнгүй мэдээлэл | Системийн хэмжүүрүүдийн дэлгэрэнгүй мэдээлэл | Ажиллагааны тоон үзүүлэлтүүд | |
|---|---|---|---|---|---|
| Уурхайн цар хэмжээ (т / г) | Түүхий хүдрийн агуулга (г / т) | ||||
| GJD-200 | < 150 | 2-8 | S1 дисорбцын багана S2 фильтр S3 электролизийн ванн S4 эргэлтийн насос S5 цахилгаан халаагуур S6 нүүрс шахагч S7 хийн компрессор S8 дисорбцын шингэний сав S9 цэвэр усны насос S10 хүчил хадгалах сав S11 соронзон насос S12 нүүрс хадгалах сав S15 удирдлагын шүүгээ S16 Шулуутгагч шүүгээ S17 Хүчлээр угаах хутгуурт танк |
B1 цахилгаан эсэргүүцлийн алсын дамжуулагч тусгаарлах диафрагмын даралт хэмжигч B1 даралтын үзүүлэлт тохируулагч B2 диафрагмын даралт хэмжигч B3 эргэлтийн урсгал хэмжигч B3 урсгалын хэмжигч тооцоолуур B4 халуун боловсруулалтын термометр B5 дулаан мэдрэгч B5 температурын үзүүлэлт тохируулагч B6 тусгаарлагч диафрагмын даралт хэмжигч B7 шингэний түвшин хэмжигч B9 дулаан мэдрэгч B9 температурын үзүүлэлт тохируулагч |
Дисорбцын шингэн: PH> 13.5 |
| GJD-300 | 150-300 | ||||
| GJD-450 | |||||
| GJD-500 | 300-500 | ||||
| GJD-600 | |||||
| GJD-750 | |||||
| GJD-1000 | 500-1000 | ||||
| GJD-1200 | |||||
| GJD-1500 | |||||
| GJD-1800 | |||||
| GJD-2000 | 1000-2000 | 2-20 | |||
| GJD-2500 | |||||
| GJD-3000 | |||||
| GJD-3500 | 2000-3000 | ||||
| GJD-4000 | |||||
| GJD-5000 | |||||
| Онцгой | > 3000 | ||||
