Алтны хүдэр боловсруулалтын уусгалтын шингэнийг хатуу шингэнээр ялгах тоног төхөөрөмж.
10-250т / д
1. Эсрэг урсгалаар угаадаг, эзлэхүүн ихтэй, угаах үр бүтээл өндөр. 2. Нэг давхаргат өтгөрүүлэгчтэй харьцуулахад эзлэх талбай бага. 3. Үйлдвэрлэл тогтвортой, хялбар ажиллагаатай.

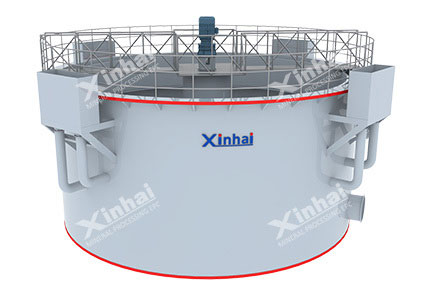

Синьхайн угаагч өтгөрүүлэгч машин нь хүдрийг тасралтгүйгээр гадагшлуулах аргыг ашигладаг бөгөөд энэ нь алттай шингэн олон дахин эргэлдэх явцыг багасгаж, хүдэр аль болох эрт баяжигдах нөхцлийг бүрдүүлж, хүдрийн зутан өтгөрүүлэгчид өнгөрүүлэх хугацааг уртасгаж, уусгалтын хувийг нэмэгдүүлдэг.
Уг өтгөрүүлэгч нь эсрэг урсгалаар угаах ба тасралтгүй ажиллагаатай, эзлэхүүн талбай их, угаалгын үр бүтээмж өндөр;
Эзлэх талбай бага, бүтэц нь тохиромжтой, ашиглалт болон засвар үйлчилгээний зардал бага.

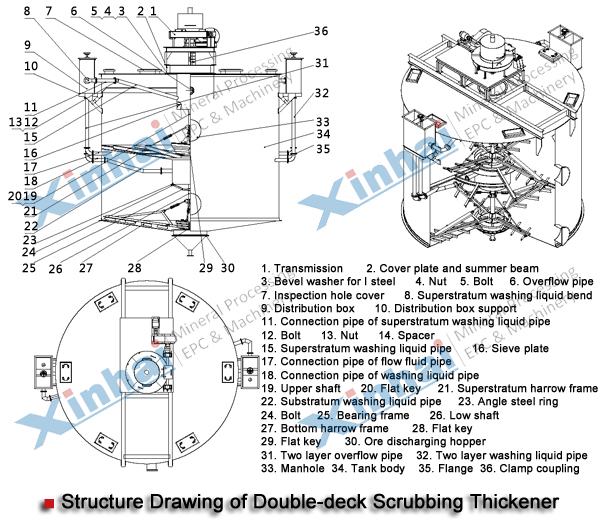

Синьхайн угаагч өтгөрүүлэгч төхөөрөмж нь гурван даюхартай ба хоёр давхартай байдаг бөгөөд энд гурван давхартайг жишээ болгон авсан. Хүдрийн зутан нь хүдрийн хоолойгоор тэжээгдэн орж өөрийн жингээр тунах бөгөөд
хамагчийн бүст орсон хүдэр хусагч хавтангийн даралтаар өтгөрөлт нь нэмэгдэх ба хамагч нь хүдрийг аажмаар хусч цөөрмийн төв рүү орж , таталцлын замаар хүдэр гадагшлуулах амаар дараагийн давхарга руу ордог.
Цэвэр ус нь материалыг угаахын тулд түгээлтийн хайрцгаар дамжин хамгийн доод давхарга руу ордог бөгөөд хамгийн доод давхаргын халиа нь түгээлтийн хайрцаг руу буцаж дээд давхаргад орж материалыг угаахад ашиглагддаг. Нэгдүгээр давхрын халиа нь халианы урсгалын хашлагыг даган гадагшлах бөгөөд хоёр удаа угаагдсан материал төхөөрөмжийн ёроолын хэсгээр гадагшилна.
Африкийн Танзанид хэрэгжүүлсэн Синьхай компанийн алтны хүдрийг нүүрсний зутангаар боловсруулах үйлдвэрийн төсөлд хуучин ажиллаж байсан үйлдвэрийнх нь угаагч өтгөрүүлэгчийг анх удаа эсрэг урсгалаар угаадаг болгож ашиглахаар болсон ч олон тоног төхөөрөмж солигдсонтой холбоотойгоор орон зай хязгаарлагдаж Синьхайн хоёр давхартай (гурван давхар) угаагч өтгөрүүлэгчийг сонгон хэрэглэсэн.
Үр бүтээмжийн хувьд их том ялгаа гараагүй боловч жижиг талбай эзэлдэг тул орон зай хангалтгүй байсан асуудлыг хялбар шийдэж, үйлдвэрлэлийн зардлыг бууруулж үр дүнтэй хяналтыг сайжруулсан.
Марк | Диаметр (метр) | Төв усан сангийн гүн (м) | Тунадасны талбай (м2) | Хамагчийн раммны эргэлтийн хурд (r.p.m) | Боловсруулах хүчин чадал (т / г) | Хөдлөгүүрийн марк | Хөдлөгүүрийн чадал (кВ) | Жин (кг) | Жич: |
2NZS6 | 6 | 5.34 | 56.5 | 0.25 | ≤50 | Y112M-6 | 2.2 | 13360 | Цөөрмийн жин ороогүй |
2NZS7 | 7 | 5.41 | 77 | ≤56 | 14200 | ||||
2NZS8 | 8 | 6.08 | 100.7 | 0.28 | ≤68 | Y132M1-6 | 4 | 50449 | Савны биетэй жин |
2NZS9 | 9 | 5.91 | 127.3 | ≤88 | 54628 | ||||
2NZS12 | 12 | 6.87 | 226 | 0.2 | ≤160 | Y132M2-6 | 5.5 | 40400 | Цөөрмийн жин ороогүй |
2NZS15 | 15 | 6.95 | 353.3 | 0.15 | ≤250 | 51470 | |||
3NZS6 | 6 | 7.44 | 38.5 | 0.25 | ≤50 | Y112M-6 | 2.2 | 15360 | Цөөрмийн жин ороогүй |
3NZS7 | 7 | 7.51 | 115.5 | ≤56 | 16049 | ||||
3NZS8 | 8 | 8.58 | 151 | 0.28 | ≤68 | Y132M1-6 | 4 | 50449 | Савны биетэй жин |
3NZS9 | 9 | 8.7 | 191 | ≤88 | 59092 | ||||
3NZS12 | 12 | 9.17 | 339 | 0.2 | ≤160 | Y132M2-6 | 5.5 | 40500 | Цөөрмийн жин ороогүй |
3NZS15 | 15 | 9.3 | 530 | 0.15 | ≤250 | Y160M2-8 | 45422 |
